Sistema de llenado y vaciado de tanques

Descripción

Proyecto grupal el cual consiste en una máquina capaz de llenar y vaciar un tanque de agua automáticamente al presionar el botón de llenado/vaciado. Al llenar o vaciar, luces piloto indican si el tanque está vacío, a 1/4 de su capacidad, medio lleno, a 3/4 de su capacidad o lleno. Cuenta con interruptores flotadores para determinar el nivel del agua, una bomba de vaciado y 6 relevadores.

Esta máquina es una mejora de un proyecto elaborado previamente, se mejoró el diseño y facilidad de mantenimiento del tanque, se organizó el cableado y se redujó el número de relés utilizados.

Características

Medidas de seguridad (disyuntor, botón de emergencia)
Riel removible con los sensores de nivel acoplado magnéticamente, sensores libremente ajustables
Nivel de agua visible a través de luces piloto, manguera indicadora y visor en tanque

Fotos

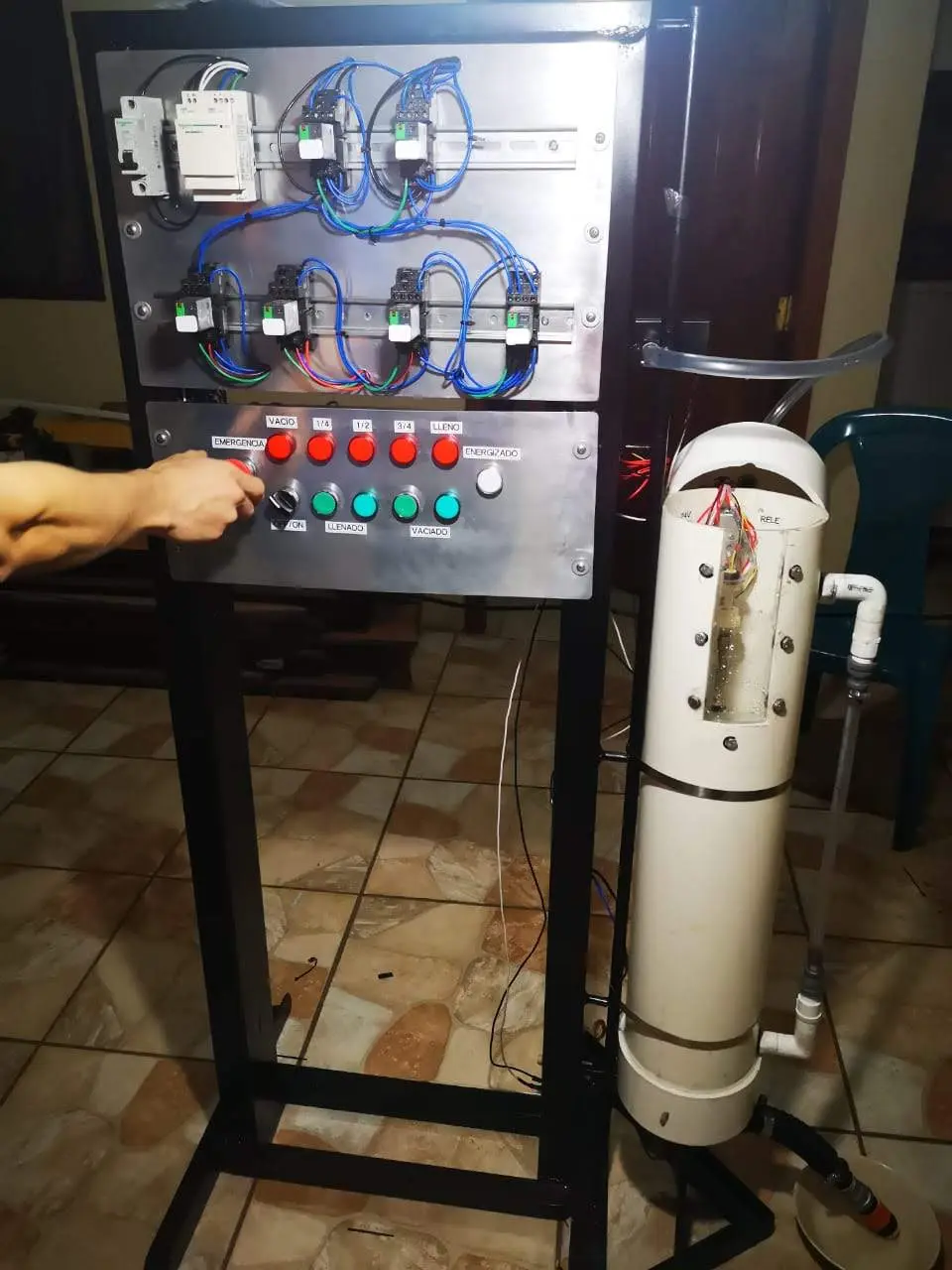

Vista completa

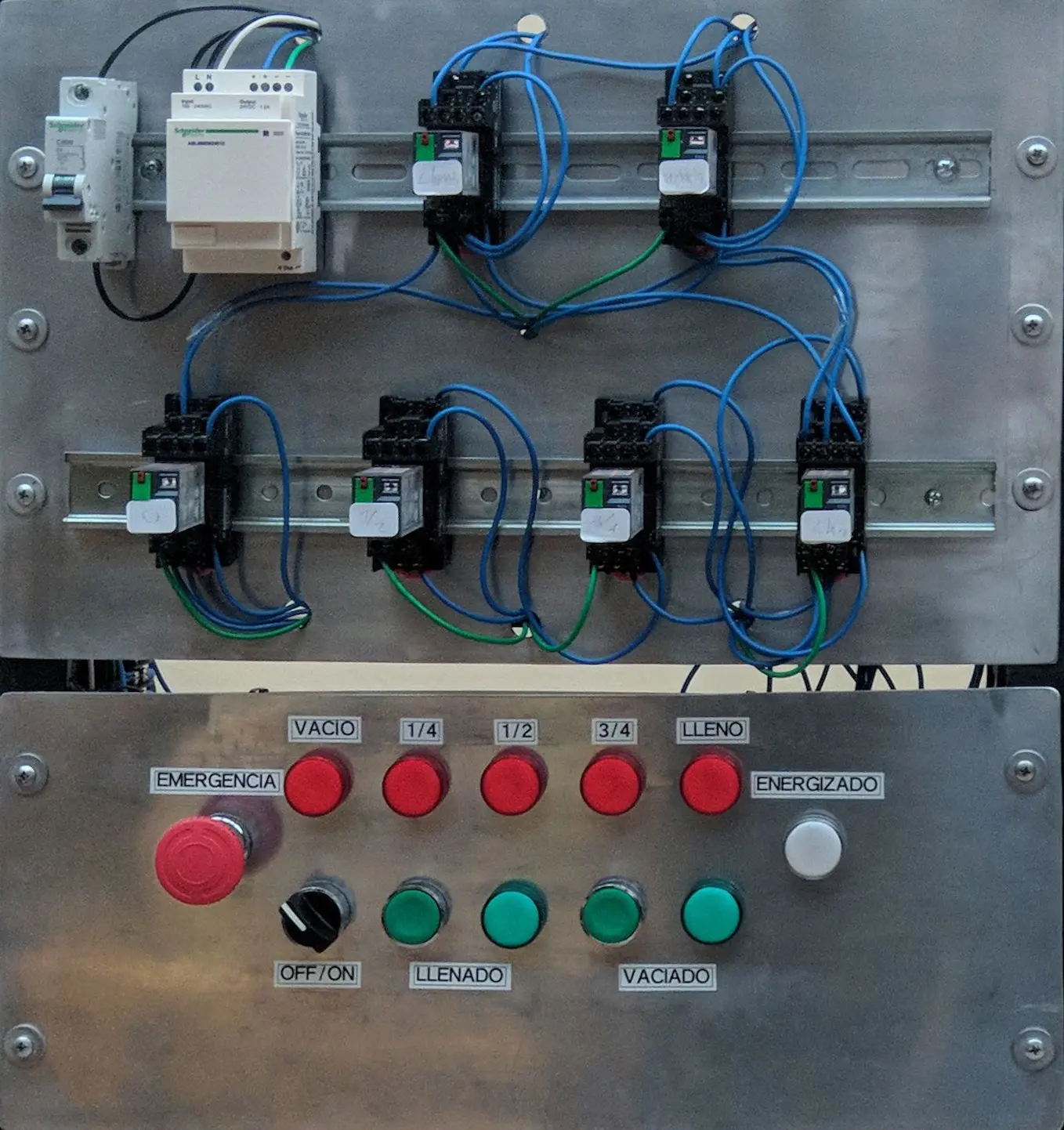

Panel frontal

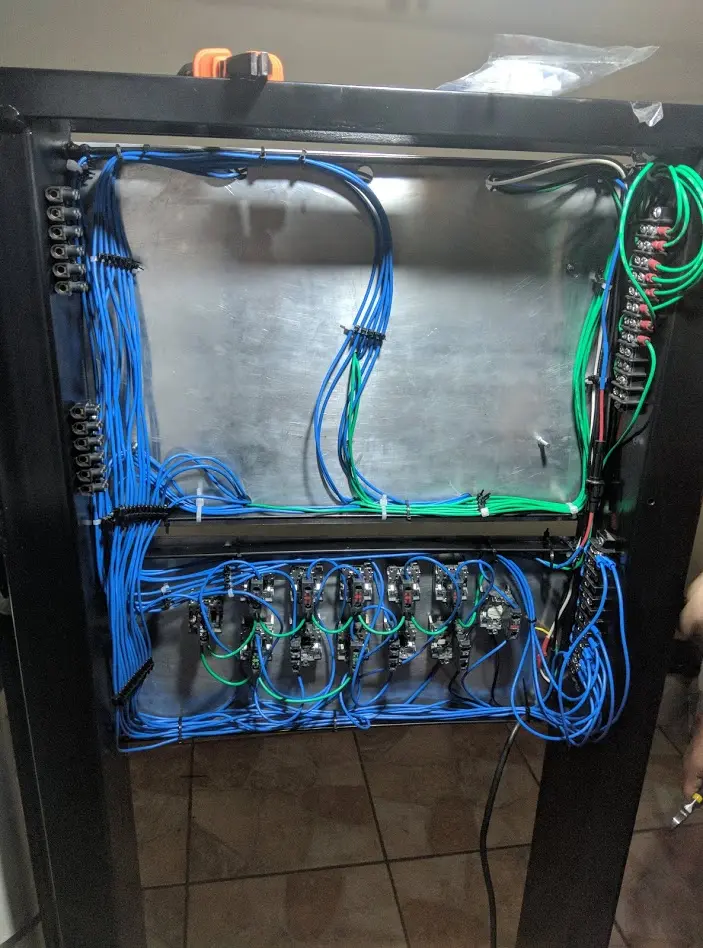

Cableado
