Mesa Vibratoria

Descripción

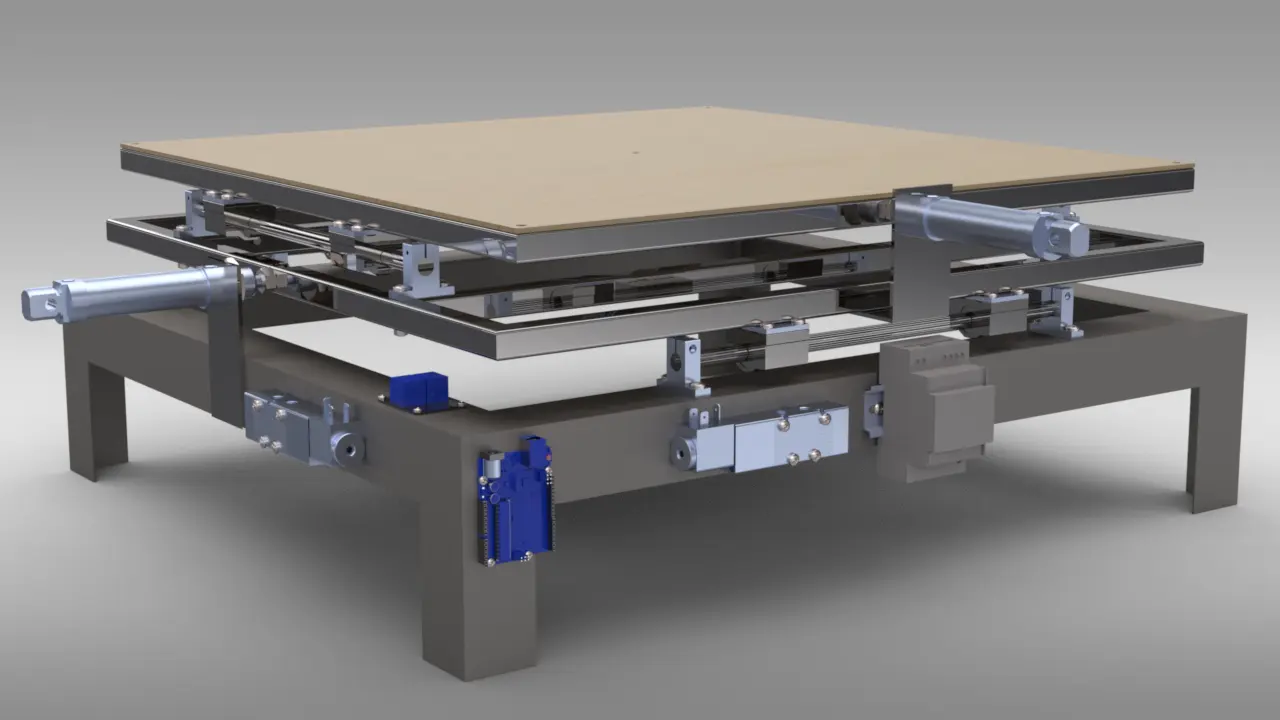

Mesa vibratoria capaz de generar movimientos periódicos entre 1 a 10Hz, con aceleración constante de hasta 1.5g. Cuenta con una interfaz para mostrar las aceleraciones de respuesta en tiempo real y un espectro de frecuencia al finalizar los ensayos.

Herramientas utilizadas

• SolidWorks (Diseño estructura)
• MDSolids (Diagramas Flector-Cortante)
• Fluidsim (Neumática)
• LabVIEW (Interfaz)
• Arduino IDE (Lecturas y Control)

Fotos

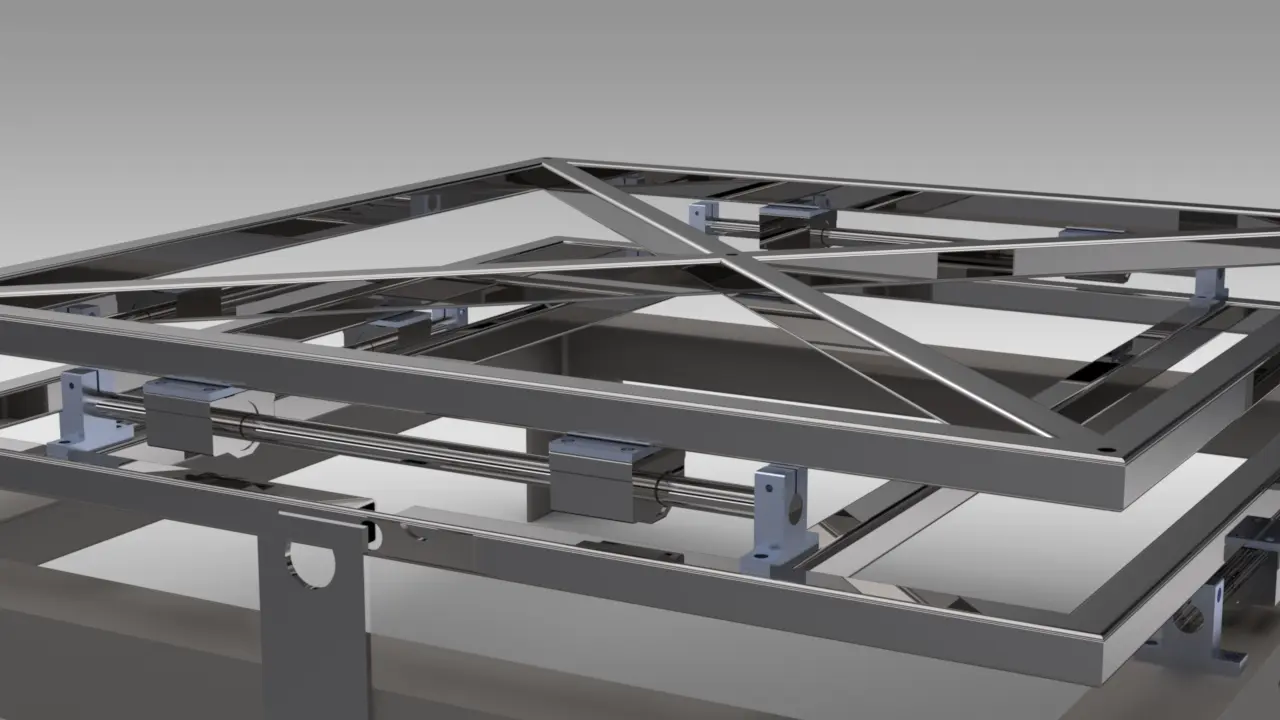

Vista de detalle

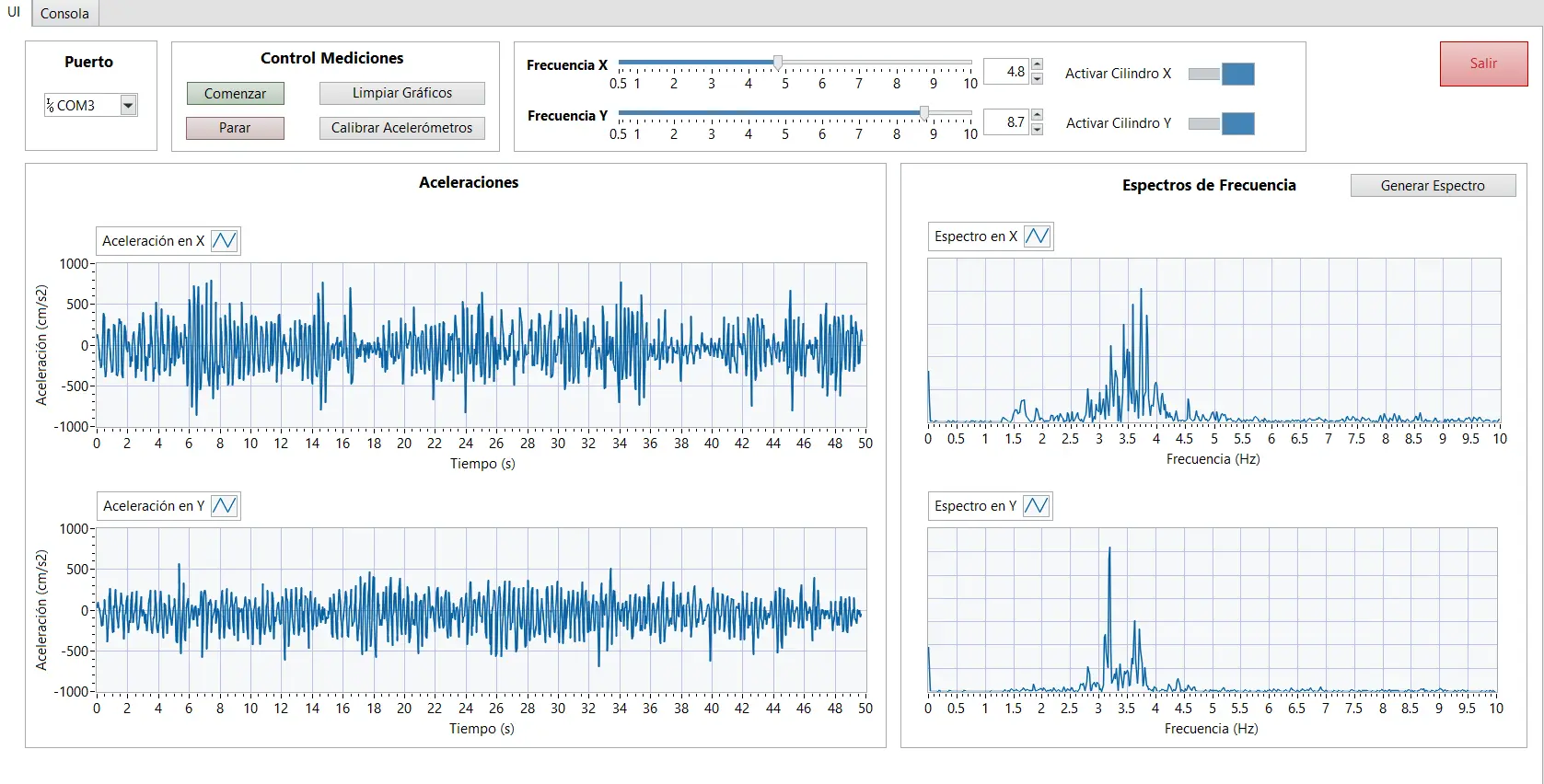

Interfaz
