Simulación de Banda Transportadora

Descripción

Proyecto grupal consistiendo en una simulación de una banda transportadora impulsada por un motor DC controlado un circuito electrónico conformado por un timer 555, diodos y transistores para un control PWM. Esta banda transportadora mueve paquetes los cuales son contados por un sensor ultrasónico, y al llegar al número objetivo de paquetes la banda cesa operaciones. Adicionalmente cuenta con control de sobretemperatura para el motor simulado con un sensor de temperatura.

Las unidades movidas, el número objetivo de paquetes y la temperatura de operación objetivo se pueden visualizar controlar a través de una interfaz hecha en Processing la cual se comunica con el Arduino mediante el puerto serial. Mediante la interfaz se puede detener e iniciar el movimiento de la banda transportadora, con ayuda de un relé conectado al Arduino.

Herramientas utilizadas

• Componentes electrónicos (Timer 555, diodos, transistores, capacitores, resistencias)
• Arduino Uno con relevador, sensor ultrasónico, sensor de temperatura y humedad
• Processing con librería ControlP5 para creación de la interfaz

Fotos

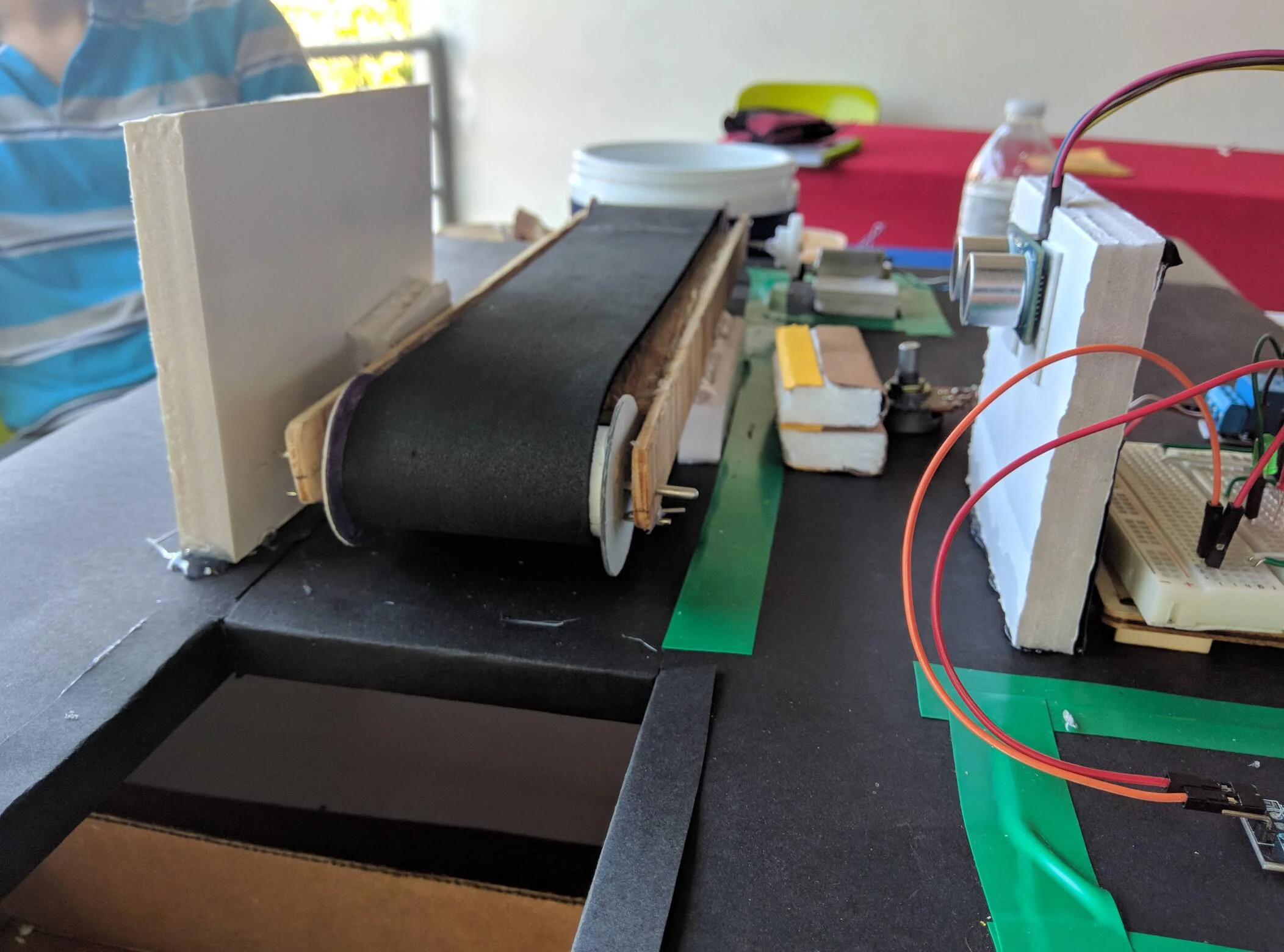

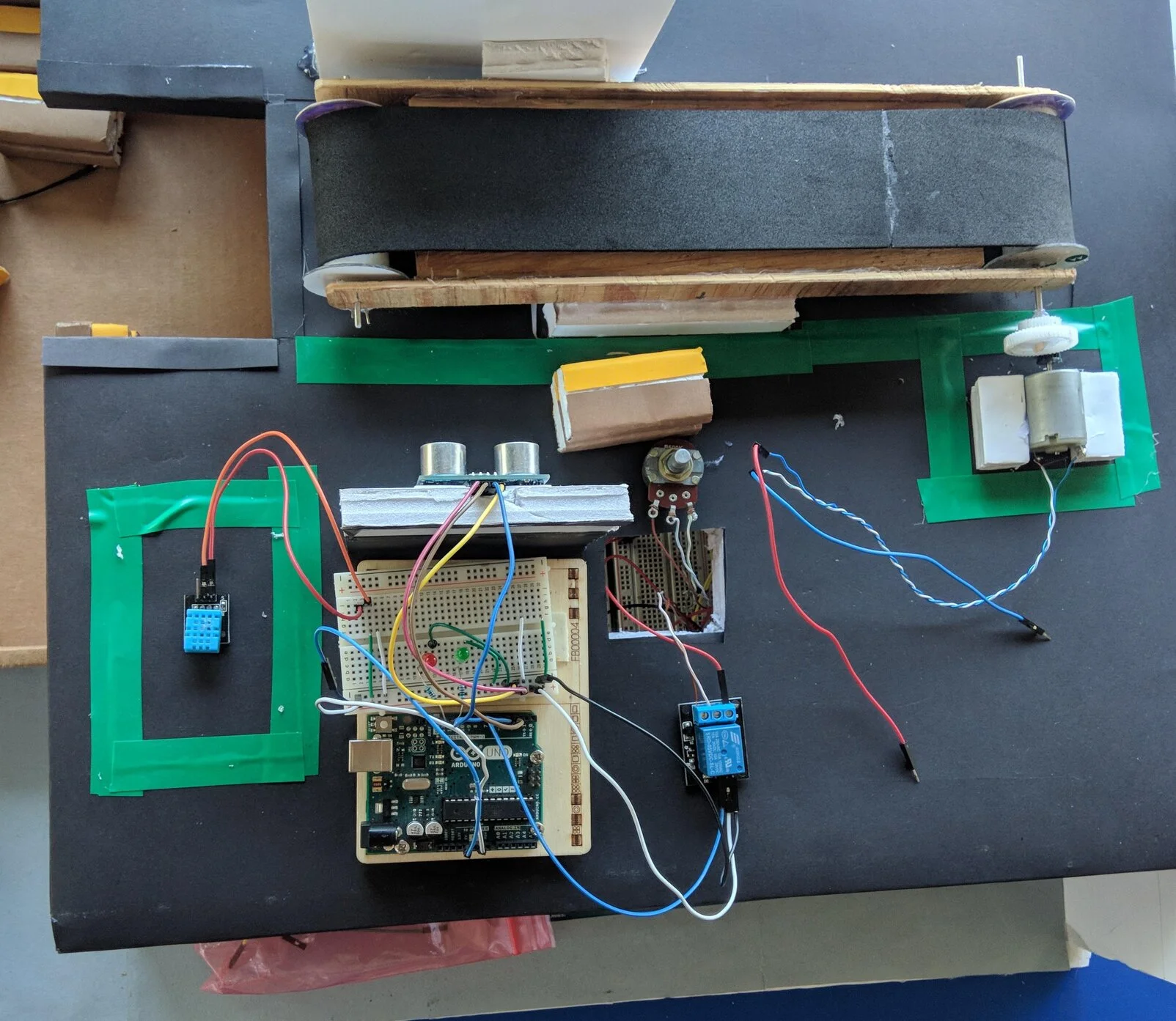

Vista superior

Circuito de control de la banda

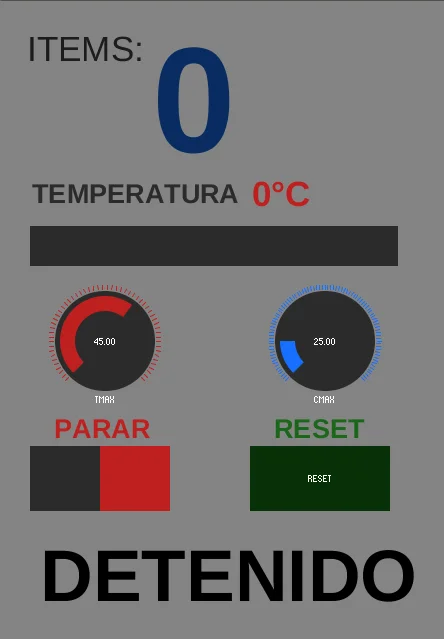

Interfaz
